    變壓器系列 當前位置:首頁 > 變壓器系列

    • 樹脂澆注干式變壓器

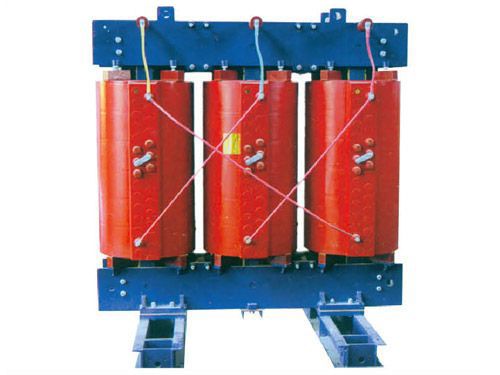

      1. 樹脂澆注干式變壓器樹脂澆注干式變壓器

    樹脂澆注干式變壓器

    樹脂澆注干式變壓器,自冷時單臺容量已達到20MVA,電壓達到35kV,其BIL水平為170kV,符合我國國家標準及美國ANSI和英國等國標準要求。

          英大電力裝備有限公司

    聯系人:徐勇    18615386456    13705388456

    電話:0538-8918286    傳真:0538-8918286

    網址:www.pexiadvertising.com

    地址:山東省泰安市高新技術產業開發區


    咨詢熱線:0538-8918286 立即咨詢

    信息詳情

    樹脂澆注干式變壓器

    產品特點簡介

      我公司生產的樹脂澆注干式變壓器,自冷時單臺容量已達到20MVA,電壓達到35kV,其BIL水平為170kV,符合我國國家標準及美國ANSI和英國等國標準要求。樹脂澆注絕緣變壓器由于運行可靠,幾乎無需維護等優點,其產量已達到較高的水平。

      1、結構特點及其基本結構

      我公司生產的樹脂澆注干式變壓器分為:高、低壓均采用高品質無氧銅線繞制,玻璃纖維不加填料的樹脂薄絕緣結構(以下簡稱線繞);高壓采用高品質無氧銅線繞制,低壓采用高品質銅箔繞制且兩端部采用樹脂端封結構(以下簡稱箔繞)。

      高壓繞組:

      采用分段層式繞組結構,銅導體與玻璃纖維材料一起在芯軸上繞成繞組。繞組繞制過程中布制好散熱氣道,氣道澆注于繞組中。所有用作絕緣和填充物的材料均吸收樹脂,這樣就可以得到非常均勻的絕緣系統,導體以外的空間用玻璃纖維填充。樹脂中加入少量的增塑劑,得到機械強度高,并具有彈性的樹脂。匝問和層間用很小,對地絕緣置于空氣中。

      低壓繞組(線繞):

      采用螺旋式繞組結構,其它情況與高壓繞組相同。具有機械強度高、防潮性能好的特性。由于導線絕緣浸漬于樹脂中,所以軸向機械力不會(huì )傳到緊固結構。高、低壓繞組均為圓形,軸向力分布均勻。

      低壓繞組(箔繞):

      銅箔連同匝絕緣在箔繞機上繞制成繞組。繞制時放入撐條形成冷卻氣道。低壓繞組層間電壓低,端部漏磁小。繞組引出端子采用銅排引出,繞組繞制完后,端部用樹脂澆注(端封),整形后可得到比較堅固的繞組。絕緣與銅箔粘合為一體,可起到防潮的作用。

    干式變壓器外型

    樹脂澆注干式變壓器右圖為導線空缺全部采用玻璃絲氈填充

      鐵芯:

      鐵芯材料采用高品質冷軋晶粒取向硅鋼片,鐵芯采用平板式夾件、無沖孔、拉板結構,鐵芯外表面涂有黑色彈性樹脂漆,有效地降低了變壓器的空載損耗和噪聲水平。鐵芯片由意大利LAE橫剪線自動剪切、自動疊積。采用不疊上鐵軛工藝,減少工序,降低變壓器的空載損耗。

      2、電氣性能

      采用玻璃纖維不加填料樹脂澆注結構,可以達到與油浸式變壓器相同的工頻、沖擊水平。有些設計結構沖擊水平超過200kv。這種澆注型的變壓器在大氣環境下已經耐受住了試驗電壓(高壓對高壓、高壓對低壓對地)和工作電壓。線繞繞組的匝間、層間和段間只有微小的壓差,由樹脂本身所承受,達到了非常安全的水平;箔繞繞組的層間電壓僅為極小的每匝電壓,繞組端部無螺旋角,漏磁面積小,抗軸向短路力強。由于空氣為主絕緣,這部分絕緣系統不會(huì )劣化,故不會(huì )老化。

      線繞繞組采用真空澆注可得到均勻的絕緣結構,排除了氣泡和空洞,可避免繞組內部的局部放電:箔繞繞組層間電壓低,不會(huì )引起局部放電。根據IEC726的規定,局部放電試驗應在完全裝配完畢的變壓器上進行試驗。為了確認設計與生產具有很高的質量水平,則在裝配之前,對各個高壓繞組進行局部放電試驗。這樣,可以檢查出高壓繞組內絕緣是否符合質量要求。局部放電終止電壓至少為額定電壓的1.2倍,在大多數情況下,甚至達到額定電壓的2倍。通過此試驗,證明繞組局放無問題。

      3、機械特性

      采用玻璃纖維加強的繞組不會(huì )由于溫度突然波動或熱沖擊而產生龜裂。線繞繞組進行了加熱到額定溫度,然后放入冰水中進行冷卻的溫度驟變抵抗性試驗。所有繞組均能通過這類破壞性試驗。箔繞繞組由于絕緣與銅箔粘合固化成為一體,以及貫穿于繞組軸向的銅排,繞組不會(huì )由于溫度突然波動或熱沖擊而產生開裂。

    樹脂澆注干式變壓器
    樹脂澆注干式變壓器 2019-9-17 本文被閱讀 4804 次
    上一條:非晶合金干式變壓器下一條:產品案例
